DFM-Checkliste für kundenspezifische Kunststoffkomponenten für Brettspiele

1. Was diese DFM-Checkliste abdeckt

Kingke ist veröffentlichtDFM-Analyse- und Kostenschätzungsservicebeginnt mit den 3D-Zeichnungen und Produktanforderungen des Kunden. Die angegebene Strukturüberprüfung umfasst die Gleichmäßigkeit der Wandstärke, den Entformungswinkel, die Rippenfestigkeit, Hinterschnitte, das Risiko von Lufteinschlüssen, Schrumpfungs- und Verformungstrends sowie die Rationalität der Montage.

Auf derselben Serviceseite wird die Überprüfung auf die Machbarkeit von Formen erweitert. Es listet die Kavitätenanordnung, Trennflächen, Kühlung, Auswurf, Kernziehstrukturen, Einzel- oder Mehrfachkavitätsoptionen auf und gibt an, ob ein Heißkanal erforderlich ist. Das sind keine getrennten Gespräche. Eine Änderung am Teil kann den Formplan ändern und eine Formeinschränkung kann eine Produktentscheidung erforderlich machen.

Dieser Artikel wandelt den veröffentlichten Umfang in eine käuferseitige Genehmigungssequenz um. Die Sequenz ist eine redaktionelle Synthese von Kingkes eigenen Service- und Produktseiten. Es werden keine universellen Wandstärkenzahlen, Toleranzversprechen, Harzgrenzwerte oder Lieferangaben hinzugefügt, die in diesen Quellen fehlen.

2. Kontrollieren Sie das Eingabepaket vor der technischen Überprüfung

Die meisten vermeidbaren Verwirrungen beginnen, bevor jemand einen Formschrägewinkel oder eine Trennlinie studiert. Das Zitat kann sich auf ein Modell beziehen, während das Kunstwerk ein anderes verwendet. In einer Tabellenkalkulation kann es vorkommen, dass zwei Teile identisch sind, auch wenn ihre Grundlagen unterschiedlich sind. Ein Lieferant erhält möglicherweise ein Rendering, das die Baugruppenmerkmale verbirgt.

Beginnen Sie mit einer Komponentenmatrix. Geben Sie jedem einzelnen Formteil eine stabile Teile-ID, einen verständlichen Namen und eine Revision. Wenn ein Spiel sechs Bauernfarben aus einer Formgeometrie hat, notieren Sie diese Beziehung. Wenn zwei ähnliche Miniaturen unterschiedliche Formen erfordern, notieren Sie dies ebenfalls.

Warten Sie nicht darauf, dass jedes kommerzielle Detail perfekt ist. Markieren Sie unsichere Elemente stattdessen als offene Annahmen. „Material muss nach Muster bestätigt werden“ ist nützlich. Das Leeren der Materialzelle ist nicht möglich.

Wenn das Designpaket noch vorbereitet werden muss, ist dies der FallCAD-Datei-Anleitung für individuelle Brettspielteileerklärt, wie Geometrie, Bemaßungen und Revisionseigentum vor der Fertigungsprüfung organisiert werden.

3. Überprüfen Sie die Produktstruktur im Hinblick auf den Verwendungszweck

Eine Strukturüberprüfung sollte mit der Spielfunktion beginnen, nicht mit isolierten CAD-Warnungen. Ein Bauer muss stehen bleiben und leicht aufnehmbar bleiben. Ein Token benötigt möglicherweise eine flache Druckfläche und eine vorhersehbare Stapelung. Ein Würfel kann Kunstwerke auf mehreren Seiten tragen. Ein Kartenhalter muss auf die vorgesehene Karte passen und gleichzeitig das sichtbare Design sauber halten.

Auf der DFM-Seite von Kingke werden sieben Bewertungsbereiche auf Produktebene genannt. Verwandeln Sie jede Frage in eine Frage, die mit der eigentlichen Komponente verknüpft ist:

• Gleichmäßigkeit der Wandstärke:Wo verändert sich das Teil von einer Schale zu einer schweren lokalen Masse?
• Formschräge:Welche Flächen geben in der vorgesehenen Öffnungsrichtung frei und welche nicht?
• Rippenstärke:Welche Rippen unterstützen eine Funktion und welche sind Überbleibsel eines früheren Modells?
• Unterschnitte:Kann die Funktion geändert werden oder benötigt die Form eine bewegliche Struktur?
• Risiko von Lufteinschlüssen:Wo sind die geschlossenen Enden oder verspäteten Details, die Aufmerksamkeit erfordern?
• Schrumpfungs- und Verformungstrend:Welche breiten, flachen oder lokal schweren Bereiche müssen gezielt überprüft werden?
• Montagerationalität:Passen Steckrichtung, Haltemethode und zugängliche Oberflächen zum Produkt?

Die Ausgabe sollte die Position jedes Problems im Modell anzeigen. Ein Kommentar wie „Tiefgang erhöhen“ ist unvollständig, wenn er nicht die Fläche, die Öffnungsrichtung und die Auswirkung auf die sichtbare Form angibt. Dasselbe gilt für Wand- und Rippenkommentare.

4. Verbinden Sie jede Teileentscheidung mit der vorgeschlagenen Form

Ein Modell kann auf dem Bildschirm sauber aussehen und dennoch den Werkzeugplan ungelöst lassen. KingkesPräzisions-SpritzgussformdesignAuf der Seite werden Kavitätslayout, Trennfläche, Formbasis, Kühlung, Heiß- oder Kaltkanäle, Auswurf, Schieber, Kernziehen und Entlüftung im Rahmen des Designumfangs aufgeführt.

Bitten Sie den Lieferanten, die wichtigsten Formentscheidungen anhand der Ansichten des tatsächlichen Bauteils zu treffen. Der Bericht sollte eine Öffnungsrichtung, eine vorläufige Trennroute, den vorgeschlagenen Torbereich, Auswurfzonen und alle beweglichen Strukturen enthalten. Bei einem Vorschlag mit mehreren Kavitäten sollte auch angegeben werden, welche Teile ein gemeinsames Werkzeug haben und wie der Produktionsmix berücksichtigt wurde.

Das Formkonzept muss bei der ersten Überprüfung kein fertiger Werkzeugentwurf sein. Es bedarf einer ausreichenden Definition, um Kompromisse aufzudecken. Wenn ein versteckter Anschnitt eine andere Auswurffläche erfordert oder eine Hinterschneidung einen Schieber erfordert, der die Trennlinie verändert, sollte der Käufer dies sehen, bevor Stahl freigegeben wird.

KingkesKunststoff-SpritzgussformPage gibt an, dass seine Formenbaukonfigurationen Konfigurationen mit einer oder mehreren Kavitäten, Strömungs-, Kühl- und Auswurfoptimierung, Formentests und Probenvalidierung umfassen können. Verwenden Sie diese Elemente als benannte Prüfpunkte und nicht als allgemeines Versprechen, dass jedes Tool dieselbe Lösung verwenden wird.

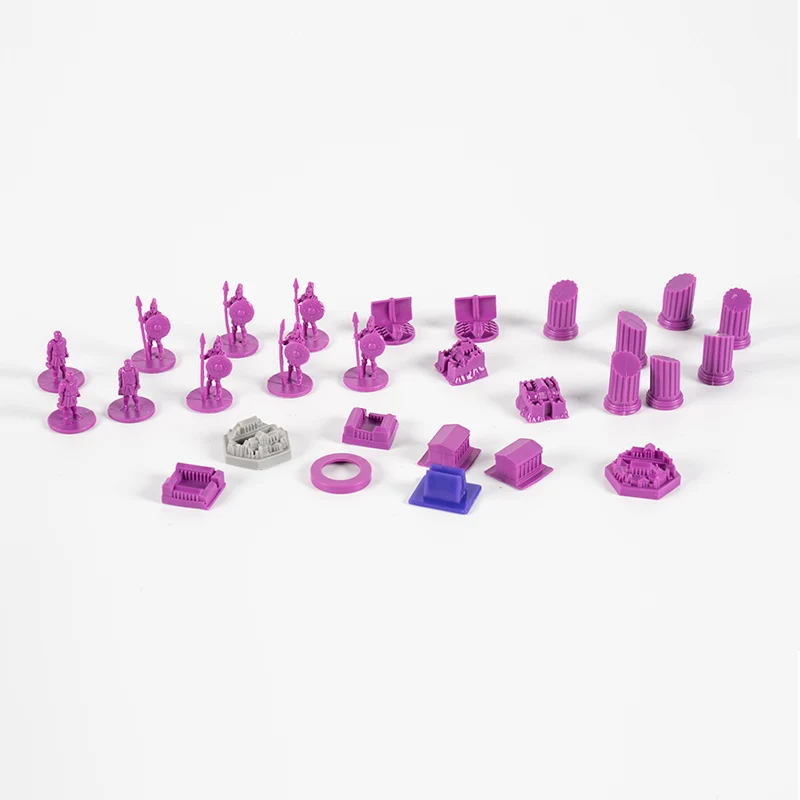

5. Planen Sie die gesamte Komponentenfamilie, nicht ein einzelnes attraktives Teil

Brettspielprojekte enthalten selten eine isolierte Komponente. Der Formplan muss dem Set dienen, das in die Box kommt. Hier wird die Komponentenmatrix zu einem Produktionsdokument und nicht zu einer Verwaltungstabelle.

Notieren Sie für jede Geometrie die Menge pro Spiel und die erwarteten Farbversionen. Vergleichen Sie dann diese Verhältnisse mit dem vorgeschlagenen Hohlraumplan. Eine Hohlraumanordnung, die gleiche Mengen produziert, passt möglicherweise nicht zu einem Spiel, bei dem eine Komponente weitaus häufiger verwendet wird als eine andere.

Halten Sie gemeinsame und einzigartige Anforderungen getrennt:

• Eine gemeinsame Farbsprache beweist nicht, dass alle Teile aus derselben Materialqualität bestehen.
• Eine gemeinsame Höhe beweist nicht, dass Bauern die gleiche Formstruktur haben.
• Ein gemeinsamer Grafikstil beweist nicht, dass jede Oberfläche den gleichen Druckprozess akzeptiert.
• Eine gemeinsame Verpackung ist kein Beweis dafür, dass alle Teile gemeinsam beprobt oder geprüft werden können.
• Durch den gemeinsamen Besitz von Werkzeugen entfällt nicht die Notwendigkeit von Revisionsaufzeichnungen auf Teileebene.

Wenn sich Teile möglicherweise eine Form teilen, verwenden Sie die Komponentenmatrix, um die Produktionsbilanz zu vergleichen, bevor Sie das Layout genehmigen. Der Artikel überFamilienformen im Vergleich zu separaten Formen für Brettspielteilebietet einen fokussierten Entscheidungsrahmen für diese Wahl.

6. Beziehen Sie Material, Farbe und Dekoration in die gleiche Bewertung ein

KingkesKunststoffkomponenten für BrettspieleDie Seite listet benutzerdefinierte Formen, Farben, Texturen und gedruckte Designs auf, einschließlich UV- und Tampondruck. Das macht das Aussehen zu einem Teil der Herstellungsaufgabe und nicht zu einem improvisierten Schritt, nachdem die Form fertig ist.

Markieren Sie jeden dekorierten Bereich in der 3D-Ansicht. Fügen Sie die Ausrichtung des Bildmaterials, die Anzahl der Farben und eine akzeptable Ausrichtungsreferenz hinzu. Schützen Sie alle Flächen, an denen ein Anschnitt, eine Auswerfermarkierung oder eine Trennlinie die Gestaltung oder die Handhabung des Werkstücks beeinträchtigen würde.

Diese Beschreibungen stammen aus Kingkes VeröffentlichungenSieb- und TampondruckUndUV-DigitaldruckSeiten. Sie sind Ausgangspunkte der Prozessauswahl. Die endgültige Eignung hängt immer noch vom eingereichten Bauteil und der Vorlage ab.

Verwenden Sie zur Dateivorbereitung dieCheckliste für Artwork-Dateien für gedruckte Spielkomponenten. Wenn der Prozess offen bleibt, vergleichen Sie die beiden Methoden imLeitfaden Tampondruck vs. UV-Druck.

7. Definieren Sie, was das Angebot beinhaltet und was es ändern kann

Ein vom DFM genehmigtes Design ist nicht sinnvoll, wenn sich der kommerzielle Anwendungsbereich noch auf eine andere Annahme bezieht. Auf der DFM- und Kostenschätzungsseite von Kingke werden Form, Spritzguss, Material, Oberflächenbehandlung, Montage, Verpackung, Logistik und Prüfung als Kostenkategorien im Bewertungsbereich aufgeführt.

Verwenden Sie diese Kategorien als Angebotsgrenze. Der Käufer benötigt keine öffentliche Preisformel. Der Käufer muss wissen, welche Designüberarbeitung, Mengenannahme, Material, Verarbeitung und Verpackungsbasis jede Linie abdeckt.

Bitten Sie das Angebot um Folgendes:

• Die Teile-IDs und Revisionen, die für die Formpreisgestaltung verwendet werden.
• Die vorgeschlagene Hohlraumanordnung und etwaige Annahmen über ein gemeinsames Werkzeug.
• Die Harz- und Farbbasis, die für die Preisgestaltung der Formteile verwendet wird.
• Die Dekorationsmethode und der künstlerische Umfang sind inbegriffen.
• Beliebige Montage-, Einlege- oder Sekundäroperationsbasis.
• Das für den Kostenvoranschlag verwendete Verpackungsformat und die Verpackungsmenge.
• Prüf- und Logistikartikel, die eingeschlossen, ausgeschlossen oder noch offen sind.

Wenn sich das Design ändert, notieren Sie, welche Kostenkategorien eine neue Überprüfung erfordern. Ein überarbeiteter Hinterschnitt kann sich auf die Formstruktur auswirken. Eine neue Vollfarbgrafik kann sich auf die Dekoration auswirken. Eine andere Mengenmischung kann sich auf die Bewertung eines Familienwerkzeugs auswirken. Dieses Änderungsprotokoll ist nützlicher als die Frage, ob der „Preis noch gültig ist“, ohne die geänderte Eingabe zu benennen.

8. Vereinbaren Sie die Mustergenehmigung, bevor das erste Muster eintrifft

Die Formenseite von Kingke umfasst Formentests und Probenvalidierung im Rahmen des angegebenen Supports. Der Käufer sollte den Validierungsdatensatz definieren, bevor Proben versendet werden. Andernfalls wird das Feedback zu einer Sammlung kommentierter Fotos ohne eindeutigen Bezug zum genehmigten Modell.

Erstellen Sie für jede Teile-ID ein Musterblatt. Notieren Sie die Kavität, wenn das Werkzeug mehr als eine hat, das verwendete Material und die verwendete Farbe, die Modellrevision und ob das Muster eine endgültige Dekoration enthält. Fotografieren Sie für jede Überprüfungsrunde die gleichen Ansichten.

Teilen Sie die Beobachtungen in vier Gruppen ein:

1. Funktion:Passform, Montage, Stehen, Stapeln, Handhabung und Interaktion mit dem echten Spiel.
2. Aussehen:sichtbare Markierungen, Textur, Farbverhältnis, Trennlinie und Platzierung der Dekoration.
3. Konsistenz:Unterschiede zwischen Kavitäten, Stücken oder Prüfrunden.
4. Dokumentation:Modellrevision, offene Abweichung, Eigentümer und erforderliche nächste Aktion.

Abweichungen ausdrücklich genehmigen. Wenn ein Torzeuge auf der Unterseite akzeptiert wird, tragen Sie diese Stelle in den visuellen Standard ein. Wenn eine Trennlinie verschoben wurde, aktualisieren Sie das DFM-Bild. Der nächste Stapel sollte nicht davon abhängen, dass sich jemand an einen früheren Videoanruf erinnert.

Wenn ein Defekt auftritt, verwenden Sie dasLeitfaden zu Spritzgussfehlern bei Brettspielstückendie Beobachtung nach Ort, Kavität und Revision zu organisieren, bevor das Produkt gewechselt wird.

9. Fügen Sie Prüfungen für den spezifischen Komponententyp hinzu

Spielfiguren und Figuren aus Kunststoff

KingkesPlastikpfandDie Seite bietet benutzerdefinierte Posen, Proportionen und Formen und identifiziert ABS als das auf dieser Produktseite verwendete Material. Markieren Sie für DFM die vorgesehene Standebene, die Grundform, fragile Details, die visuelle Vorderseite und alle Bereiche, die zum Malen oder Drucken vorgesehen sind. Bestätigen Sie jede Pose einzeln, da ein verändertes Glied oder eine veränderte Basis eine neue Formentscheidung nach sich ziehen kann.

Plastikmarken

KingkesPlastikchipAuf der Seite sind PP und ABS sowie kundenspezifische Formen, Größen, Stärken, Farben und Drucke aufgeführt. Das DFM-Paket sollte die beiden sichtbaren Flächen, den Kantenzustand, die Stapelanforderung und die Dekorationszone angeben. Lassen Sie nicht zu, dass eine Bildaussparung oder ein erhöhter Rand erst in einer späten Bilddatei auftritt.

Plastikwürfel

DerTischspiel-KunststoffwürfelAuf der Seite werden auch PP und ABS aufgeführt und kundenspezifische Größen, Farben und gedruckte Inhalte beschrieben. Bei einer Würfelüberprüfung sollte ermittelt werden, welche Flächen gedruckt werden, wie die Flächenausrichtung gesteuert wird und was das Spiel vom Stapeln erwartet. Behandeln Sie das Objekt als sechs funktionale Flächen und nicht als generischen Block.

Halter, Tabletts und mehrteiliges Zubehör

Das Sortiment an Brettspielkomponenten von Kingke umfasst Halterungen und Aufbewahrungszubehör sowie kleinere Spielfiguren. Fügen Sie die passende Karte, den Token oder den Einsatz dem DFM-Paket hinzu. Markieren Sie die Montagerichtung, Kontaktflächen, Bewegungsbeziehungen und die sichtbaren Oberflächen, die vor Gussspuren geschützt werden müssen.

10. Welchen nützlichen DFM-Bericht sollte der Käufer genehmigen lassen?

Der Bericht sollte mit Entscheidungen enden, nicht nur mit Beobachtungen. Eine kompakte Tabelle kann jedes Problem mit dem Standort des Modells, der vorgeschlagenen Aktion und dem Genehmigungsstatus verknüpfen. Bewahren Sie abgelehnte Ideen im Protokoll auf, damit dieselbe Option nicht ohne neue Informationen erneut zur Sprache kommt.

Führen Sie vor der Genehmigung eine letzte Gegenprüfung durch: Die Komponentenmatrix, das 3D-Modell, die Zeichnungen, das Bildmaterial, der DFM-Bericht, der Formvorschlag, das Angebot und das Musterblatt sollten alle dieselbe aktive Revision aufweisen. Wenn für ein Dokument keine Revision angezeigt werden kann, geben Sie dessen Datum und Eigentümer im Dokumentenregister an.

Dies ist der nützlichste Informationsgewinn, den ein DFM-Prozess erzielen kann. Es verwandelt verstreute Design-, Werkzeug- und Einkaufsgespräche in einen nachvollziehbaren Produktionsauftrag. Das Ergebnis ist nicht die Gewissheit, dass kein Problem auftreten kann. Es ist eine klarere Aufzeichnung dessen, was das Projektteam vor der Werkzeugbereitstellung wusste und genehmigte.
